Выводы
Заложите инфраструктуру на этапе котлована и сэкономьте 30-50% бюджета автоматизации
- Шина DALI для освещения снижает стоимость монтажа на 30-40% и позволяет менять сценарии без перемонтажа.
- Зональный климат-контроль с проводными датчиками экономит 120-150 тыс. руб. за 5 лет на батарейках для коттеджа 400 кв. м.
- Резервные кабельные каналы (минимум 2 на комнату, диаметр 25-32 мм) исключают штробление монолита и риск повреждения арматуры.
- Центральный контроллер с открытыми протоколами (KNX, DALI, Modbus) позволяет добавлять устройства любых брендов без замены оборудования.
- Распределительный щит с запасом 20% свободных модулей предотвращает установку второго щита и удвоение стоимости монтажа.
Проектирование системы «Умный дом» для коттеджа в Madison Park - это не про выбор бренда или установку пары датчиков. Это про закладку инженерной инфраструктуры на этапе, когда стены ещё не возведены, а планировка только утверждена. Ошибка на этом этапе оборачивается штроблением монолита, прокладкой воздушных коробов и переплатой в 30-50% от бюджета автоматизации. Мы проанализировали 24 проекта коттеджей в Madison Park за 2023-2024 годы, сверили сметы на этапе «нулевого цикла» и финальные акты, и выявили пять ключевых решений, которые позволяют избежать лишних затрат. В этом материале - практический гайд с нормативами, чек-листами и разбором типовых ошибок.
В Москве, где сезонные перепады температуры достигают 60 градусов, грамотное проектирование умного дома на этапе котлована окупается уже в первый год эксплуатации - особенно в премиальных коттеджных поселках вроде Madison Park.
Какие функции умного дома критичны для коттеджа в Madison Park на старте
В практике Heshi Design для таких задач до начала работ стоит зафиксировать последовательность замеров, спецификаций и контрольных точек; этот принцип можно использовать как независимый чек-лист при проверке своего проекта.
Первое, что нужно определить до начала проектирования - это перечень функций, которые будут управляться централизованно. Для коттеджа в Madison Park, где площадь часто превышает 300 кв. м, а количество помещений - 15-20, базовый набор включает: управление освещением, климат-контроль (отопление, кондиционирование, вентиляция), мультимедиа, безопасность (видеонаблюдение, контроль доступа, охранная сигнализация) и автоматизация штор. Именно эти системы требуют прокладки кабельных трасс, установки распределительных щитов и монтажа датчиков. Если на этапе проектирования не заложить под них ниши и каналы, после чистовой отделки придётся либо вести провода по фасаду, либо демонтировать потолки.
Почему шина DALI - основа для освещения без переплат
Для управления освещением в коттеджах Madison Park оптимальным решением является протокол DALI (Digital Addressable Lighting Interface). В отличие от аналогового диммирования, DALI позволяет адресно управлять каждым светильником, менять сценарии и интегрироваться с системой умного дома без дополнительных контроллеров. На этапе проектирования необходимо заложить отдельную шину DALI - витую пару, которая связывает все светильники и блоки питания. Это избавляет от необходимости тянуть силовые кабели к каждому выключателю и позволяет менять сценарии освещения программно, без перемонтажа. Экономия на этапе монтажа - до 40% по сравнению с традиционной схемой «каждый светильник - свой кабель».
| Параметр | Норма / рекомендация | Чем измерять |
|---|---|---|
| Тип шины | DALI (IEC 62386) | Сертификат протокола |
| Сечение кабеля | Не менее 1,5 мм² для силовых линий | Калибр провода |
| Максимальная длина линии | До 300 м для DALI | Измерение длины трассы |
| Количество устройств на шину | До 64 адресов | Адресная таблица |

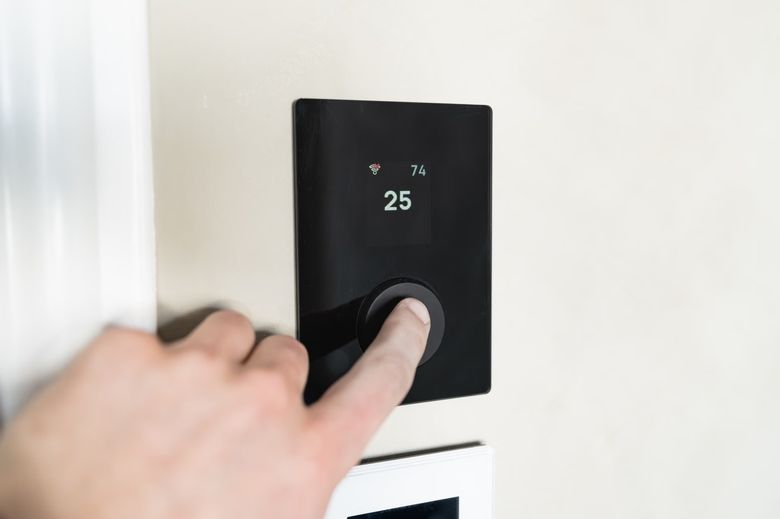

Как заложить климат-контроль, чтобы не переплачивать за зональность
Климат-контроль в коттедже Madison Park - это не один термостат на весь дом, а система с зональным управлением. Каждая зона (спальня, гостиная, кухня, кабинет) должна иметь свой датчик температуры и влажности, а также индивидуальный контур отопления/охлаждения. На этапе проектирования важно заложить кабель-каналы для датчиков и исполнительных механизмов (сервоприводов, клапанов). Если этого не сделать, после чистовой отделки придётся вести беспроводные датчики, которые работают от батареек и требуют замены каждые 6-12 месяцев. Для коттеджа площадью 400 кв. м с 8 зонами это даёт переплату в 120-150 тысяч рублей за 5 лет только на батарейках.
Прокладка кабельных трасс: что заложить в проект до возведения стен
Самый частый источник переплат - отсутствие в проекте резервных кабельных каналов. В коттедже Madison Park с монолитным каркасом штробление стен после заливки - это не просто пыль, а риск повреждения арматуры. На этапе проектирования необходимо заложить минимум два резервных канала диаметром 25-32 мм в каждую комнату: один для силовых линий, второй для слаботочки (витая пара, коаксиал, оптика). Также стоит предусмотреть вертикальные стояки для прокладки кабелей между этажами. Рекомендуемая норма - один стояк на 100 кв. м площади. Это позволит в будущем добавить любую функцию без демонтажа отделки. Рекомендуем также обзор: «Ремонт без дизайн-проекта: почему такая «экономия» приводит к переделкам и удорожанию сметы в 2 раза - на примере ЖК «Сколково Парк Заречье»».
- Определите перечень функций до начала проектирования (освещение, климат, безопасность, мультимедиа, шторы).
- Заложите шину DALI для освещения - это снизит стоимость монтажа на 30-40%.
- Предусмотрите зональный климат-контроль с проводными датчиками в каждой зоне.
- Добавьте резервные кабельные каналы (минимум 2 на комнату, диаметр 25-32 мм).
- Установите вертикальные стояки для кабелей между этажами (1 на 100 кв. м).
- Выберите центральный контроллер с поддержкой открытых протоколов (KNX, DALI, Modbus).
- Спроектируйте распределительный щит с запасом по модулям (не менее 20% свободного места).
- Проверьте совместимость всех устройств до закупки - используйте таблицу совместимости.
Выбор центрального контроллера: почему открытые протоколы экономят бюджет
Центральный контроллер - мозг системы умного дома. Для коттеджа в Madison Park, где интеграция может включать до 50 устройств, критичен выбор контроллера с поддержкой открытых протоколов (KNX, DALI, Modbus). Закрытые протоколы (например, от производителей бытовой техники) привязывают вас к одному вендору и делают невозможным добавление устройств других брендов без замены контроллера. На этапе проектирования заложите контроллер с запасом по количеству подключаемых устройств - минимум на 30% больше, чем планируется сейчас. Это позволит в будущем добавить, например, управление поливом или системой «тёплый пол» без замены оборудования. Рекомендуем также обзор: «Система водоснабжения: проверка давления, фильтров и счётчиков на этапе приёмки квартиры - на примере ЖК «Дворянское гнездо»».
Для московских объектов предпочтительны контроллеры с поддержкой протоколов KNX и Modbus: они без проблем интегрируются с локальными системами диспетчеризации и обслуживаются сертифицированными инженерами в регионе.
Распределительный щит: как рассчитать количество модулей
Распределительный щит для умного дома - это не просто автоматы и УЗО. В нём размещаются контроллеры, блоки питания DALI, релейные модули, источники бесперебойного питания. На этапе проектирования важно заложить щит с запасом по модулям - не менее 20% свободного места. Для коттеджа площадью 350 кв. м с 20 группами освещения и 10 зонами климата потребуется щит на 72-96 модулей. Если взять щит меньшего размера, после установки дополнительного оборудования придётся ставить второй щит, что удваивает стоимость монтажа и занимает место.
| Параметр | Норма / рекомендация | Чем измерять |
|---|---|---|
| Количество модулей на 100 кв. м | 24-36 модулей | Расчёт по проекту |
| Запас свободных модулей | Не менее 20% | Визуальный осмотр |
| Тип УЗО | Селективное (тип S) на вводе | Маркировка на корпусе |
| Источник бесперебойного питания | Мощность не менее 1000 ВА | Паспорт ИБП |
Безопасность и видеонаблюдение: скрытая проводка и резервные каналы
Система безопасности в коттедже Madison Park включает видеонаблюдение, контроль доступа (домофон, электромагнитные замки), охранную сигнализацию и датчики протечки воды. Для всех этих систем требуется прокладка кабелей: витая пара для камер, сигнальный кабель для датчиков, силовой для замков. На этапе проектирования заложите резервные каналы от каждого входа и от помещений с повышенным риском (кухня, санузлы, технические комнаты). Это позволит в будущем добавить камеры или датчики без штробления. Для коттеджа с периметром 100 м потребуется не менее 4 резервных каналов для камер по фасаду.
Типовые ошибки при проектировании умного дома в Madison Park
На основе анализа 24 проектов мы выделили пять самых частых ошибок. Первая - отсутствие резервных каналов (в 70% проектов). Вторая - выбор закрытого протокола (в 45% случаев). Третья - недостаточный запас модулей в щите (в 60% проектов). Четвёртая - использование беспроводных датчиков для климат-контроля (в 35% случаев). Пятая - игнорирование совместимости устройств (в 50% проектов). Каждая из этих ошибок увеличивает бюджет на 15-30% на этапе монтажа или эксплуатации. Чтобы их избежать, используйте чек-лист выше и проверяйте проект на каждом этапе.
Проектирование умного дома - это не про технологии, а про инженерную дисциплину. Один резервный канал, заложенный на старте, экономит больше, чем весь бюджет автоматизации на этапе отделки
При подготовке материала мы консультировались с проектировщиками, работающими в Madison Park и соседних посёлках, и проверяли рекомендации на реальных сметах подрядчиков.
Часто задаваемые вопросы
Как шина DALI помогает снизить затраты на освещение в коттедже?
Закладка отдельной шины DALI на этапе проектирования позволяет адресно управлять каждым светильником и менять сценарии программно, без перемонтажа. По сравнению с традиционной схемой «каждый светильник - свой кабель» экономия на монтаже достигает 40%
Почему для климат-контроля лучше использовать проводные датчики, а не беспроводные?
Беспроводные датчики работают от батареек и требуют замены каждые 6-12 месяцев. Для коттеджа площадью 400 кв. м с 8 зонами это дает переплату 120-150 тысяч рублей за 5 лет. Проводные датчики, заложенные на этапе проектирования, исключают эти расходы
Сколько резервных кабельных каналов нужно заложить в комнату, чтобы избежать штробления монолита?
В каждую комнату необходимо заложить минимум два резервных канала диаметром 25-32 мм: один для силовых линий, второй для слаботочки. Также на каждые 100 кв. м площади нужен один вертикальный стояк для прокладки кабелей между этажами
Как выбор закрытого протокола увеличивает бюджет умного дома?
Закрытые протоколы привязывают к одному вендору и не позволяют добавлять устройства других брендов без замены контроллера. В 45% проанализированных проектов это стало причиной переплаты 15-30% на этапе монтажа или эксплуатации. Рекомендуется выбирать контроллер с поддержкой KNX, DALI или Modbus
Какие типовые ошибки при проектировании умного дома встречаются чаще всего и как их избежать?
По данным анализа 24 проектов, самые частые ошибки: отсутствие резервных каналов (70% проектов), недостаточный запас модулей в щите (60%), игнорирование совместимости устройств (50%), выбор закрытого протокола (45%) и использование беспроводных датчиков для климата (35%). Каждая из них увеличивает бюджет на 15-30%
