Кухонный остров с варочной панелью и мойкой в доме в КП «Княжье Озеро»: инженерная схема, вентиляция и типовые ошибки

Кухонный остров с варочной панелью и мойкой в доме в КП «Княжье Озеро» - это не просто планировочное решение, а полноценный инженерный узел. В отличие от квартиры, где коммуникации часто уже выведены в плиту перекрытия, в загородном доме трассы прокладываются «с нуля», и ошибка на этапе черновых работ приводит к штроблению монолита или фальшпола. В этом материале мы разбираем, как правильно подвести к острову электрику, водоснабжение, канализацию и вентиляцию, опираясь на нормы СП и практику приёмки объектов в коттеджных посёлках. Вы узнаете, какие допуски по уклонам и зазорам критичны, как рассчитать сечение воздуховода для вытяжки и почему островную мойку нельзя подключать без гидрозатвора.

В Москве и области загородные дома с кухнями-гостиными площадью от 30 кв. м становятся стандартом. Остров с мойкой и варочной панелью - это не только эффектный акцент, но и сложный инженерный узел, требующий точного расчета. На примере объекта в КП «Княжье Озеро» разберем, как правильно подвести коммуникации и избежать ошибок, которые потом сложно исправить.

Ключевая особенность такого острова - необходимость скрытой прокладки водопровода, канализации, электрики и вентиляции в стяжке или перекрытии. В отличие от квартиры, в загородном доме есть возможность проложить коммуникации в техническом подполье, но это требует проектного решения на этапе строительства. Если остров добавляется после возведения коробки, затраты на штробление и переделку полов возрастают в разы.

В Москве и области спрос на кухонные острова с мойкой и варочной панелью стабильно растет: за последние два года количество таких проектов в загородных домах увеличилось на 30%. Однако сложность инженерной части часто недооценивают, что приводит к переделкам на этапе монтажа.

Перед началом работ обязательно закажите геодезическую съемку и уточните расположение существующих коммуникаций в доме. Это позволит избежать конфликтов с несущими конструкциями и скрытыми сетями, особенно в домах с монолитным каркасом.

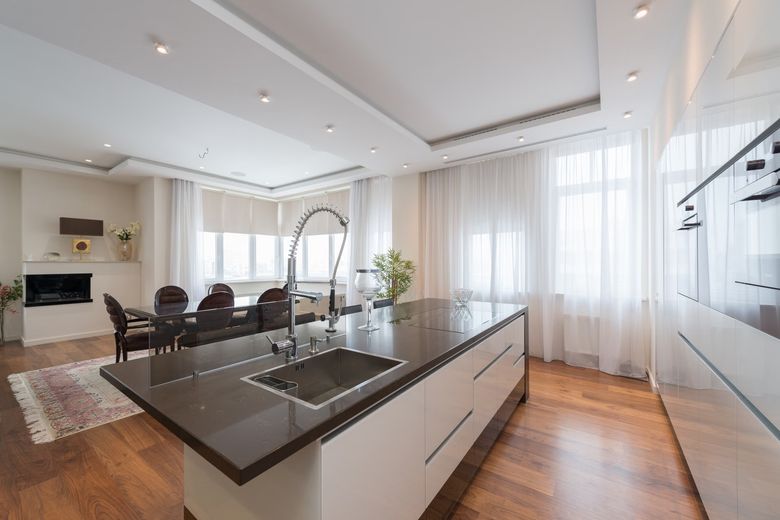

Инженерная схема острова: вода, канализация, электрика

Водоснабжение острова в КП «Княжье Озеро» выполнено от ближайшего стояка с использованием гибких подводок в защитном гофре. Для мойки потребуется подача холодной и горячей воды, а для варочной панели - только электричество или газ. В загородном доме чаще выбирают электрические панели, так как газовый баллон или магистральный газ требуют согласований и вентиляции.

Канализацию для мойки на острове прокладывают с уклоном не менее 2 см на метр, используя трубы диаметром 50 мм. Важно предусмотреть ревизию для прочистки, особенно если длина магистрали превышает 3 метра. В противном случае засоры станут постоянной проблемой, а доступ к трубам будет затруднен из-за стяжки и финишного покрытия.

Электрика на острове включает розетки для мелкой техники, вывод для вытяжки (если она встроена в остров) и отдельную линию для варочной панели с автоматом на 32 А. Розетки лучше разместить в цоколе острова со стороны, невидимой от гостиной, но доступной для подключения. Также необходимо заземление и УЗО - это обязательное требование для влажных зон.

При проектировании водоснабжения острова в московских домах часто используют трубы из сшитого полиэтилена (PEX) с пресс-фитингами: они гибкие и не требуют пайки, что упрощает монтаж в стесненных условиях. Для канализации применяют трубы диаметром 50 мм с уклоном 3 см на метр, а для вентиляции - гофрированные воздуховоды с гладкой внутренней поверхностью.

Электрику на острове лучше развести отдельной группой с УЗО на 30 мА и заземлением, так как рядом с водой и плитой риск поражения током выше. Розетки должны быть с защитными крышками, а кабель - сечением не менее 2,5 мм² для варочной панели.

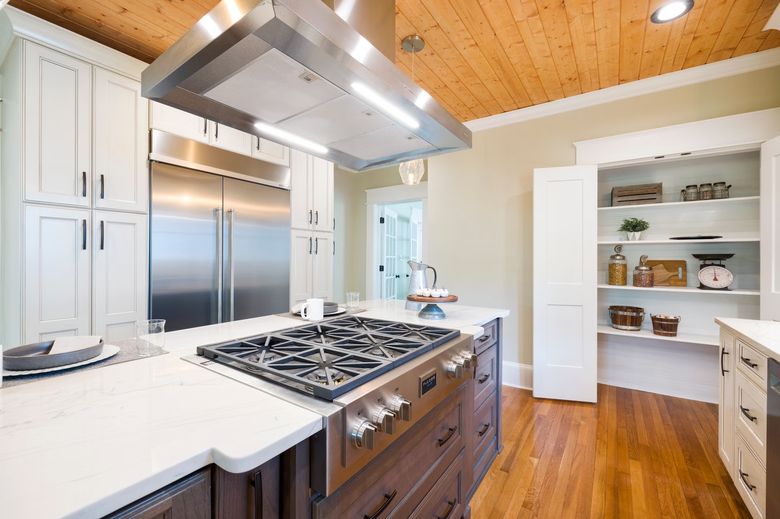

Вентиляция и вытяжка: как не задохнуться на кухне

Главная ошибка при проектировании острова с варочной панелью - отсутствие эффективной вытяжки. В отличие от настенной кухни, где вытяжка монтируется над плитой, на острове используют либо подвесную вытяжку, либо встраиваемую в столешницу. В КП «Княжье Озеро» выбрали подвесную модель с декоративным кожухом, которая крепится к потолку и требует воздуховода.

Воздуховод от вытяжки должен проходить в перекрытии или под потолком, с выводом на улицу через стену или кровлю. Если вывод невозможен, используют угольный фильтр (рециркуляция), но такой вариант менее эффективен для жирных испарений. Для загородного дома с высокими потолками важно рассчитать мощность вытяжки: минимум 10 объемов кухни в час, но для острова лучше с запасом.

Еще один нюанс - приточная вентиляция. Чтобы вытяжка работала, нужен приток воздуха, иначе в доме возникнет разрежение, и запахи будут распространяться в другие комнаты. В КП «Княжье Озеро» установили приточный клапан в стене, который компенсирует объем удаляемого воздуха. Это особенно актуально для герметичных окон и дверей в загородном доме.

В загородных домах с высокими потолками (от 3 метров) вытяжка на острове должна быть мощностью не менее 800 м³/ч, иначе запахи будут распространяться по всему дому. При этом важно предусмотреть приточный клапан или приоткрытое окно для компенсации воздуха.

Если вытяжка встроена в остров, а не подвесная, убедитесь, что воздуховод имеет минимальное количество изгибов и длину не более 3 метров - иначе производительность упадет на 20-30%. В московских домах часто используют плоские воздуховоды 110х55 мм, которые легко скрыть в фальш-потолке.

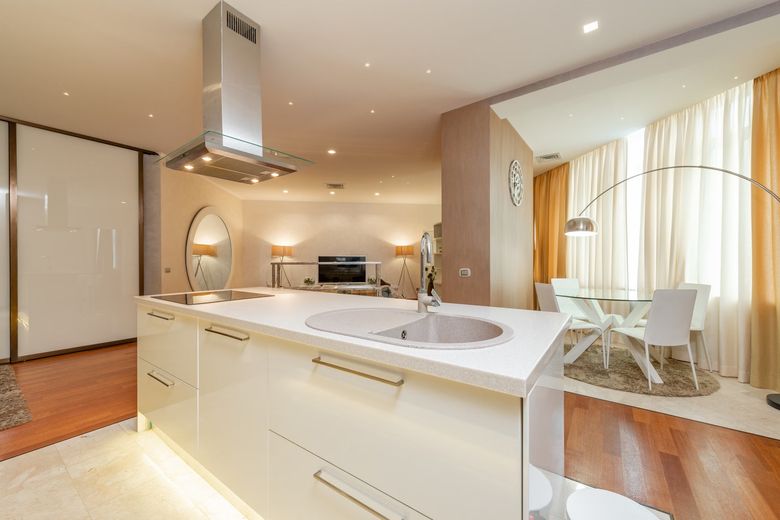

Типовые ошибки при монтаже острова: опыт Москвы

Первая ошибка - экономия на гидроизоляции. В зоне мойки даже при качественном монтаже возможны протечки, поэтому пол под островом обязательно обрабатывают обмазочной гидроизоляцией и делают поддон с трапом. В противном случае вода попадет в перекрытие и вызовет гниение деревянных конструкций, что критично для загородных домов.

Вторая ошибка - отсутствие доступа к коммуникациям. Часто остров делают монолитным, и в случае аварии приходится вскрывать столешницу или пол. Рекомендуется оставлять съемный цоколь или лючок для доступа к фильтрам, счетчикам и соединениям труб. Это сэкономит время и деньги при обслуживании.

Третья ошибка - неправильный расчет нагрузки на перекрытие. Остров с мойкой, варочной панелью, столешницей из камня и встроенной техникой может весить более 300 кг. Необходимо усилить лаги или плиту перекрытия еще на этапе строительства. В КП «Княжье Озеро» использовали дополнительную балку под островом, чтобы распределить вес равномерно.

Одна из частых ошибок в Москве - размещение острова на расстоянии менее 90 см от основной кухонной линии, что затрудняет открывание ящиков и проход. Минимальный проход должен быть 100-120 см, а для комфортного использования - 120-150 см. Подробнее - в материале «Кухонный остров в ЖК «Квартал 38»: инженерия, согласования и риски подвода коммуникаций».

Также многие забывают про гильзы для труб в перекрытиях: если остров стоит на втором этаже, необходимо предусмотреть компенсационные петли для труб, чтобы избежать разрывов при усадке дома. В кирпичных и монолитных домах это менее критично, но в деревянных - обязательно. Полезный контекст - «Кухонный остров как центр гостиной: сценарий для готовки, ужинов и вечеринок в ЖК «Аллегория»».

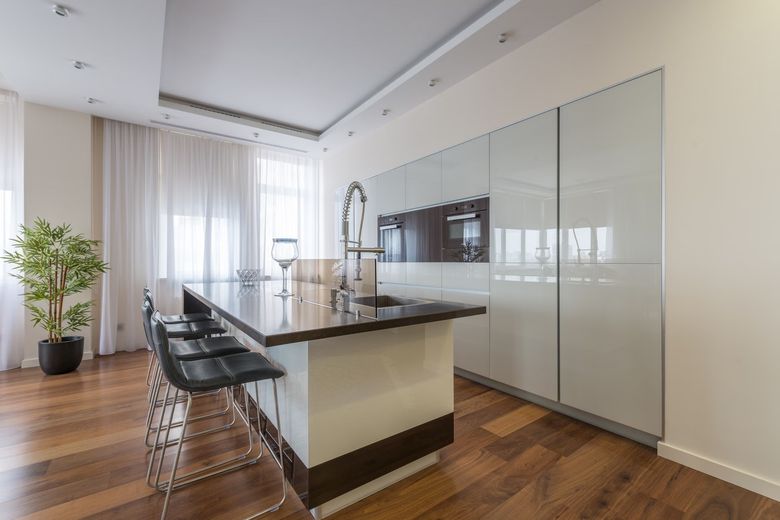

Планировка и эргономика: как вписать остров в пространство

Остров должен быть не только функциональным, но и удобным. Минимальная ширина прохода вокруг острова - 90 см, а оптимальная - 120 см. В КП «Княжье Озеро» кухня-гостиная имеет площадь 45 кв. м, поэтому остров размером 2400×1200 мм разместили с отступом от основной линии кухни в 110 см, что позволяет свободно открывать посудомоечную машину и духовку.

Важно продумать расположение мойки и варочной панели относительно друг друга. Классическая схема «рабочий треугольник» (мойка-плита-холодильник) должна соблюдаться и на острове. В данном проекте мойку разместили ближе к раковине на основной стене, а варочную панель - с противоположной стороны, чтобы было удобно готовить, стоя лицом к гостиной.

Не забывайте про освещение: над островом необходимы потолочные светильники или подвесы, которые не мешают обзору. Встроенная подсветка в нижней части острова создает эффект парения и добавляет воздуха в интерьер. В КП «Княжье Озеро» использовали диммируемые светодиодные ленты, что позволяет регулировать яркость в зависимости от времени суток.

При планировке острова в московских домах важно учитывать направление света: если окно выходит на север, лучше установить дополнительную подсветку рабочей зоны, чтобы не было теней. Также стоит продумать расположение розеток для мелкой техники - их лучше встроить в торец острова, чтобы не тянуть провода через всю столешницу.

Для эргономики высота острова должна быть на 5-10 см ниже, чем основная рабочая поверхность, если на острове предполагается готовить, или на том же уровне, если он используется для приема пищи. В московских проектах часто делают двухуровневые острова: барная стойка выше, рабочая зона ниже.

Материалы и фурнитура: что выбрать для долговечности

Столешница для острова должна быть из влагостойких материалов: кварцевый агломерат, керамогранит или нержавеющая сталь. Натуральный камень требует регулярной пропитки и боится кислот, поэтому для мойки лучше выбрать искусственный камень или сталь. В КП «Княжье Озеро» использовали кварцевый агломерат толщиной 20 мм с матовой поверхностью - он устойчив к царапинам и перепадам температур.

Фурнитура для выдвижных ящиков и дверец должна быть с доводчиками и петлями с амортизацией. В условиях повышенной влажности важно, чтобы все металлические элементы имели антикоррозийное покрытие. Рекомендуется выбирать фурнитуру известных брендов (Blum, Hettich), которая выдерживает интенсивную эксплуатацию в течение 10-15 лет.

Для мойки на острове лучше использовать модели с крылом и чашей глубиной не менее 18 см, чтобы избежать разбрызгивания. Смеситель должен быть высоким и с поворотным изливом, чтобы удобно мыть крупную посуду. В КП «Княжье Озеро» установили смеситель с выдвижным душем, что упрощает уход за столешницей и мойкой.

Для столешницы острова в Москве предпочитают кварцевый агломерат толщиной 20-30 мм: он устойчив к царапинам и перепадам температур, что важно при активном использовании. Кромку лучше заказывать с фаской 45 градусов - это визуально облегчает массивный остров.

Фурнитура для ящиков должна быть с доводчиками и выдерживать нагрузку не менее 30 кг. В условиях московской влажности (особенно в межсезонье) важно выбирать петли из нержавеющей стали или с цинковым покрытием, чтобы избежать коррозии.

Скрытые коммуникации: как проложить трубы и провода без штробления

В загородном доме есть преимущество: можно проложить коммуникации в техническом подполье или в стяжке пола. В КП «Княжье Озеро» использовали комбинированный способ: трубы водоснабжения и канализации проложили в утепленном подполье, а электрику - в гофре в стяжке. Это позволило избежать штробления несущих стен и сохранить высоту потолков.

Для электрики важно использовать медный кабель с сечением не менее 2,5 кв. мм для розеток и 6 кв. мм для варочной панели. Все соединения должны быть в распределительных коробках, доступных для обслуживания. В стяжке кабели прокладывают в гофре, чтобы при необходимости их можно было заменить без демонтажа пола.

Если остров устанавливается в уже готовом доме, можно использовать фальшпол или подиум, который скроет коммуникации. Это дороже, но позволяет избежать капитальных работ. В Москве такие решения часто применяют в таунхаусах, где перекрытия не позволяют сделать штробы. В любом случае, перед началом работ необходимо составить детальную схему с привязкой к осям и высотам.

В московских домах с теплыми полами прокладку труб к острову лучше выполнять в стяжке, но с теплоизоляцией, чтобы не терять тепло и не перегревать трубы. Если полы не предусмотрены, используйте штробление в плите перекрытия глубиной не более 2 см - это безопасно для арматуры.

Для проводки используйте гофру или металлорукав, чтобы защитить кабель от механических повреждений. В домах из газобетона можно делать горизонтальные штробы, но в монолите лучше прокладывать кабель в стяжке или под фальш-полом.
